ケーシング鋼管を回転押込圧入、内部土砂排出するオールケーシング掘削機

全回転チュービング装置 オプション一覧

使いやすさと安全を追求、魅力の機能満載。

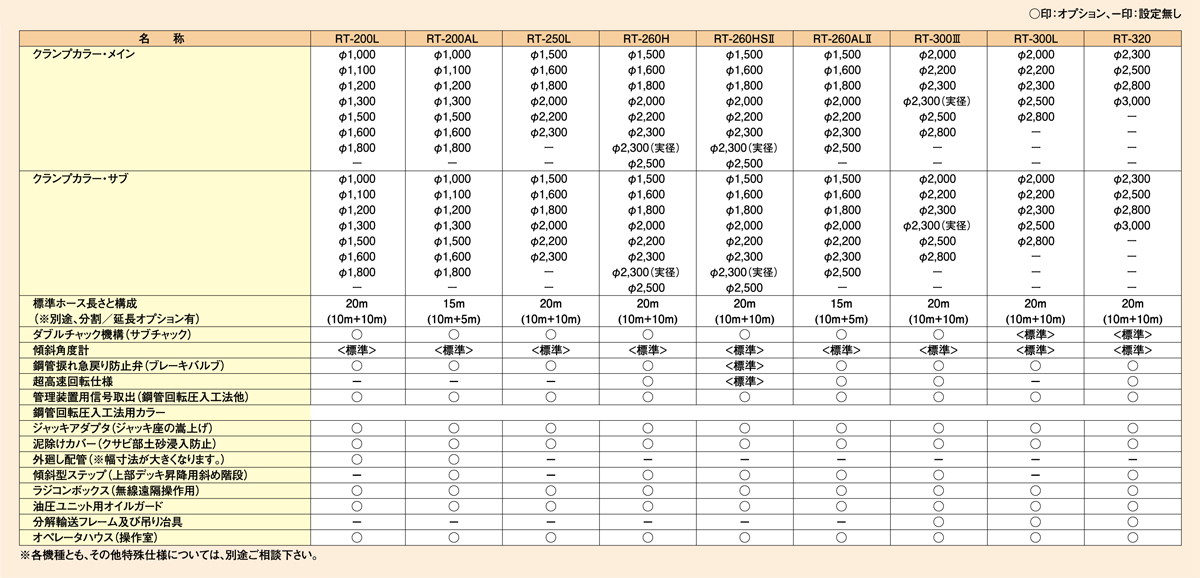

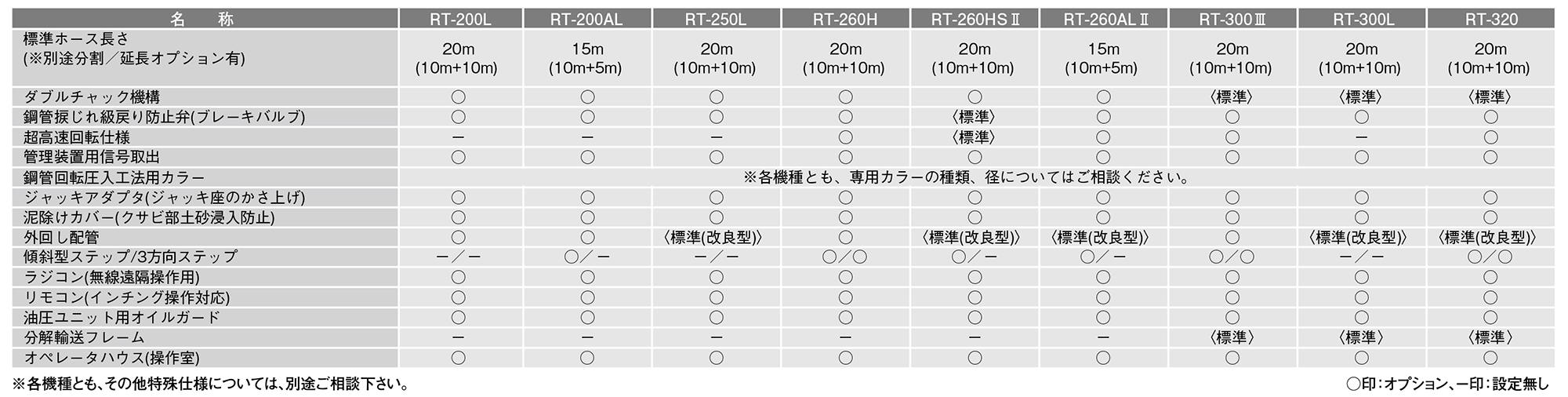

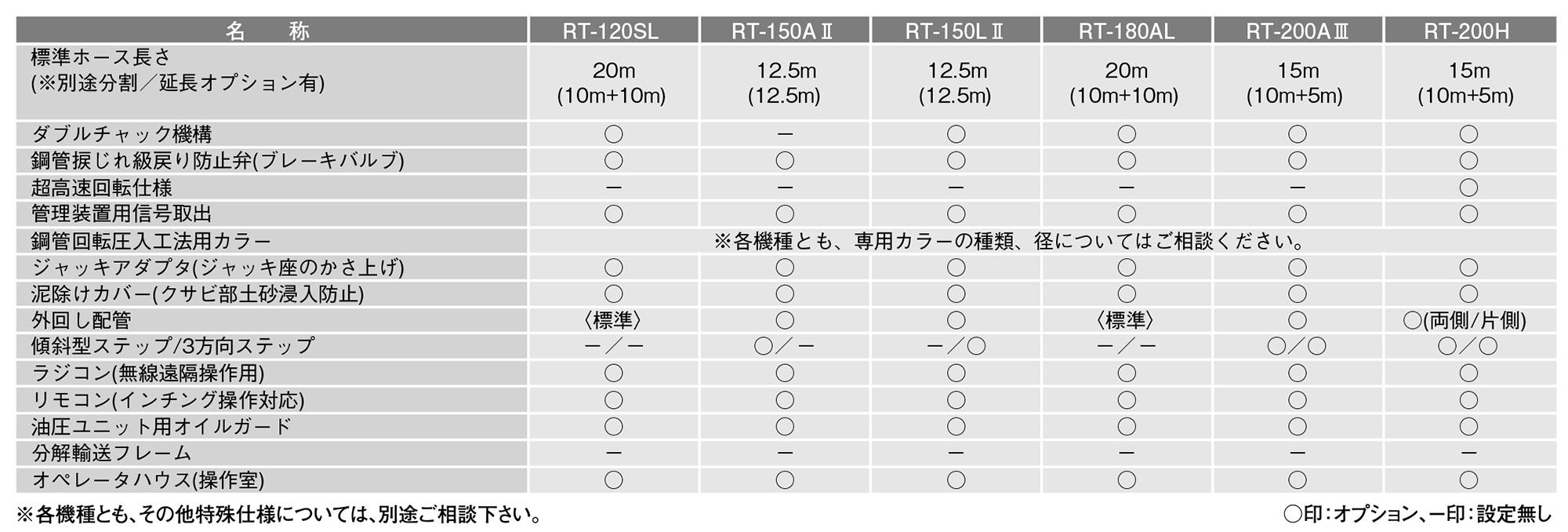

オプション一覧



オプション解説

ダブルチャック機構

サブチャック機構を装備し、ダブルチャック機構とすることで相伴クレーンの吊能力が不足するような大深度掘削時のケーシング引抜に威力を発揮します。
RT-150AUを除き全機種にオプション。ただし、RT-320Hのみ標準装備。

鋼管捩れ急戻り防止弁

鋼管回転圧入杭の打設時に発生する捩りの急激な戻りを防止します。

超高速回転仕様

RT-200H/260H/300Vのみオプション。高速回転時の約2倍の回転数が得られ、鋼管圧入杭を打設する際に施工効率がアップします。

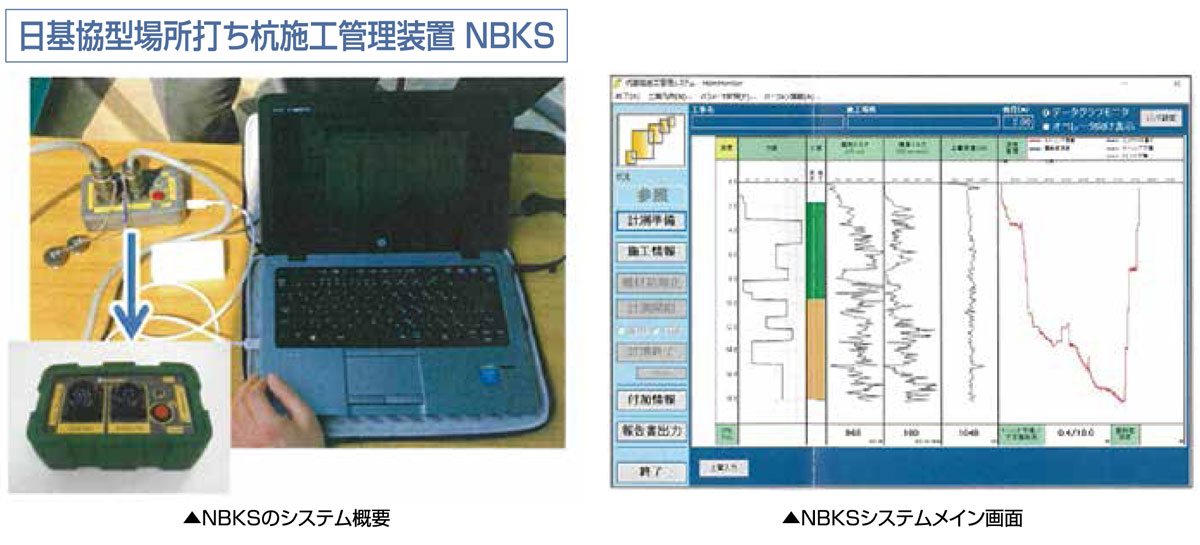

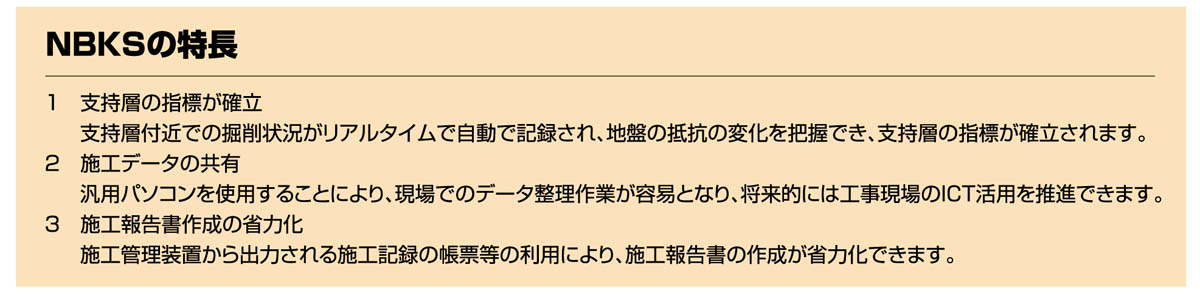

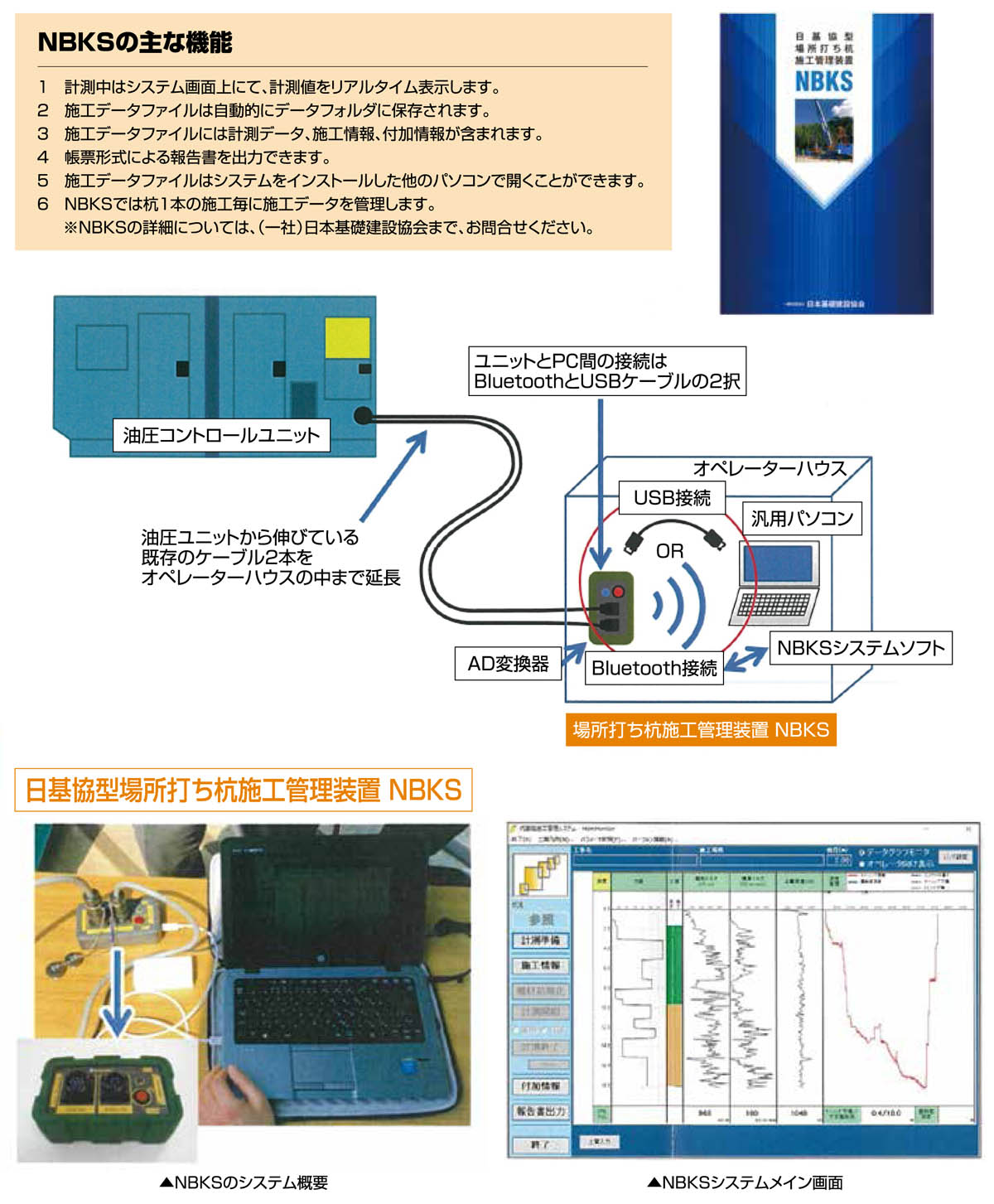

鋼管回転圧入工法用信号取出 鋼管杭の施工管理装置への信号を送るセンサー類、場所打ち杭用の管理装置へも適用可能です。

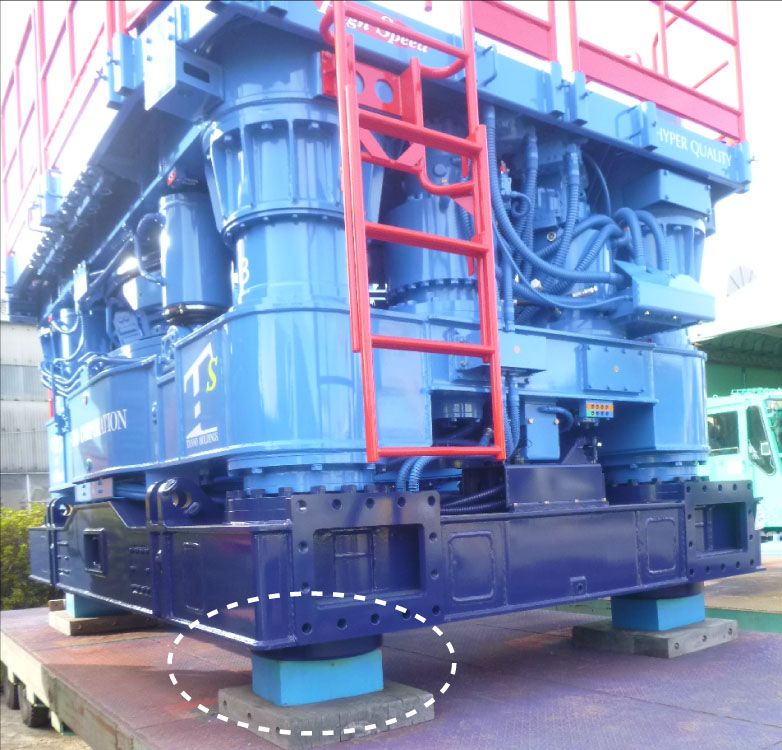

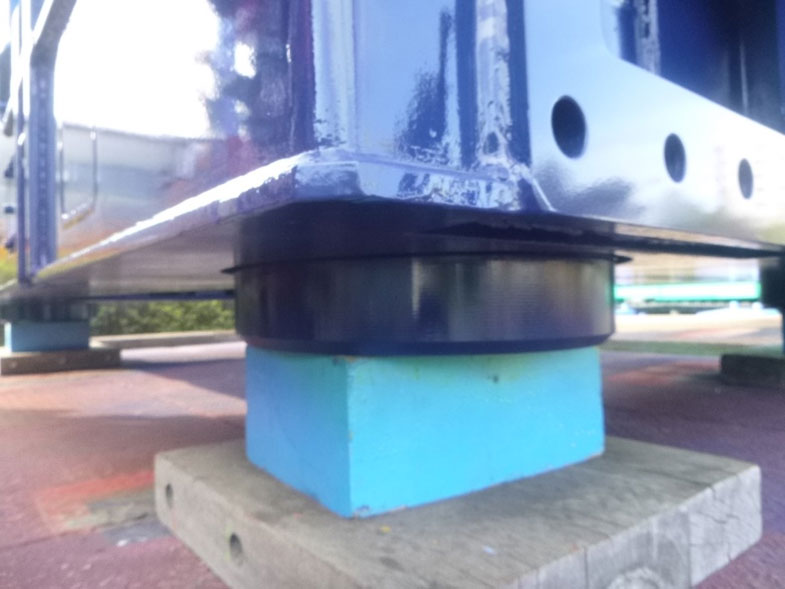

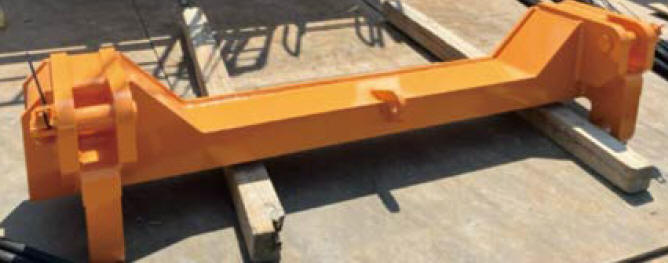

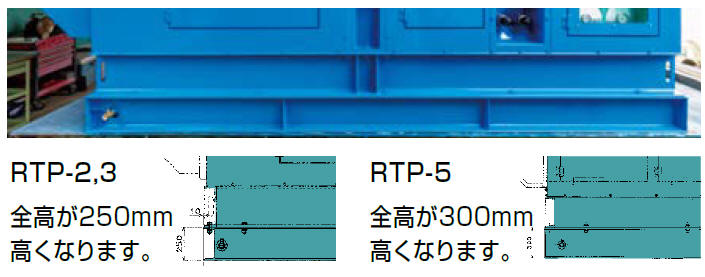

ジャッキアダプタ ジャッキ座の嵩上げによって位置決めが容易になります。
全機種にオプション。

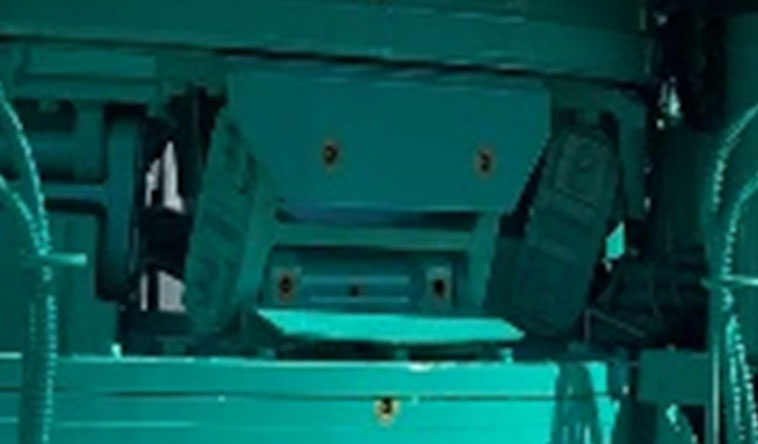

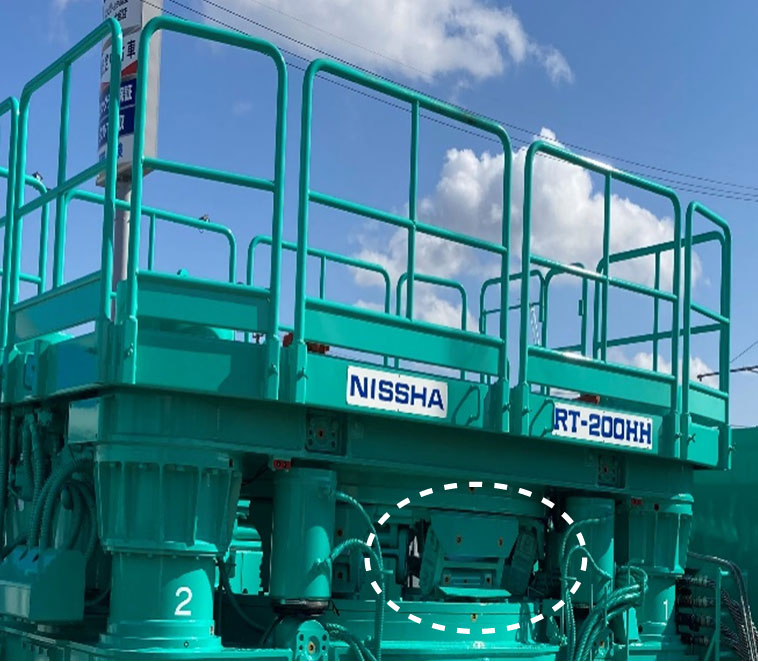

泥除けカバー 全機種にオプション。クサビ部への土砂進入防止。

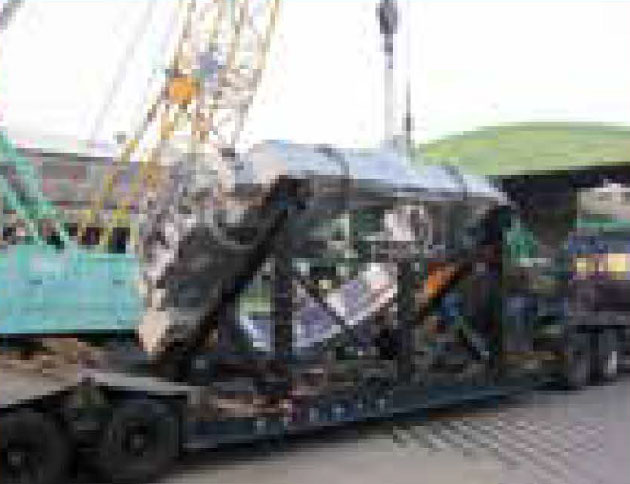

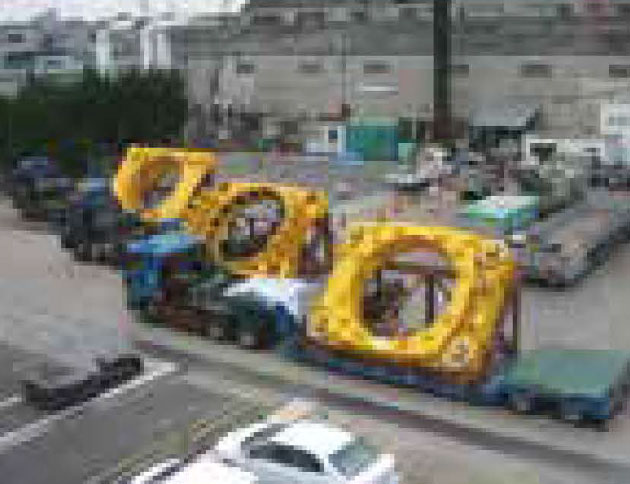

分解輸送フレーム
RT-300V・320Hのみオプション。架台の上に斜めに各フレームを載せることにより、運送幅をせばめられます。
RT-300V:3200mm RT-320H:3480mm

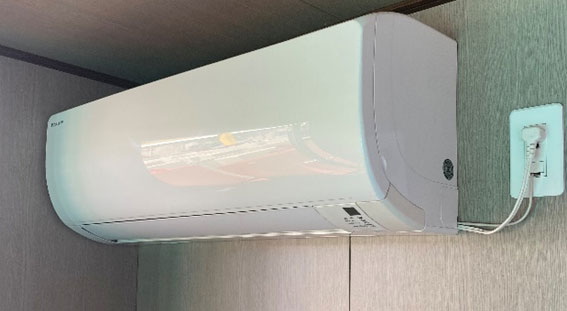

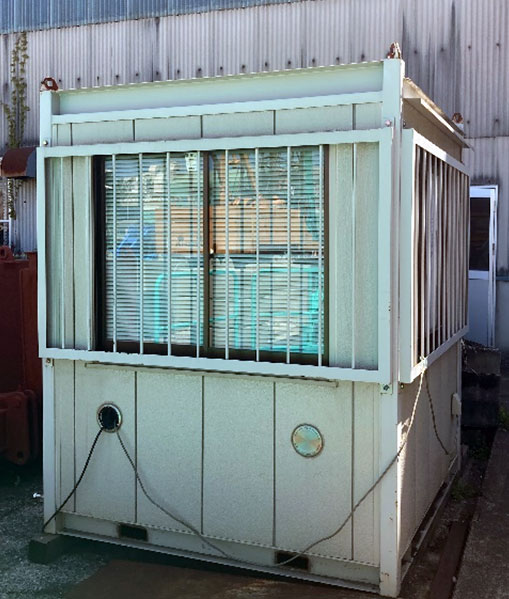

オペレータハウス(操作室) 全機種にオプション  雨天時でも安全。空調装備で快適です。
超高速回転仕様 高速回転時の約2倍の回転数が得られ鋼管回転圧入杭を打設する際に施工効率がアップします。RT-200H・260H・300Vのみオプション

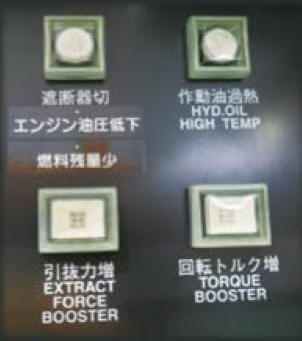

緊急脱出機構 RT-200AV以上に標準装備
RTシリーズは各クラス最大級の回転トルクと引抜力を持っていますが、万が一、周面抵抗の増大でケーシングが回転不能に陥った場合、回転トルクと引抜力をアップさせる緊急脱出機構を装備しています。

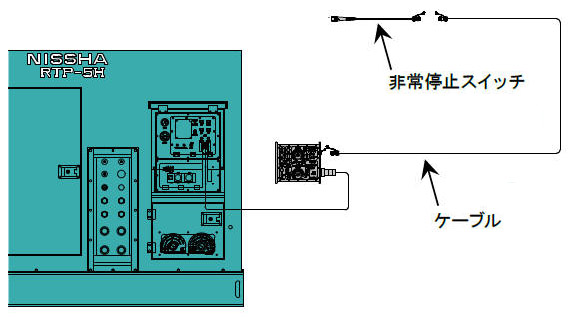

緊急操作パネル 全機種標準装備 リモコン操作が不能になったときに、油圧ユニット側で緊急用の操作ができます。

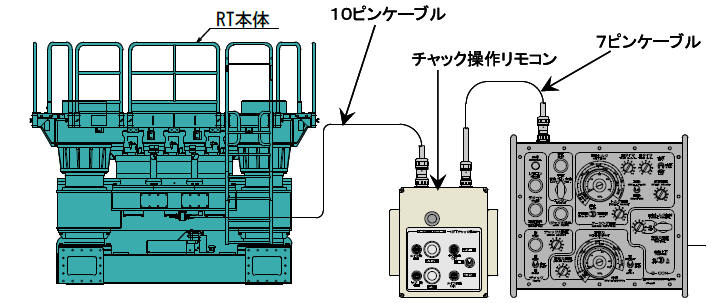

リモコン操作

 リモコンボックスに取り付けられた回転トルク・押抜力メータを見て、負荷状況を判断しながら運転できます。

回転トルク、押込力、チャック力の遠隔操作の改造(オプション)により、それぞれの最大値をリモコンボックスにて調整出来ます。

また、主要操作はラジコン(オプション)に切替え可能であるため、作業状況に合った運転が可能です。

ラジコンボックス
全機種にオプション。標準装備のリモコンボックスによる操作のほか、無線によるラジコン操作も可能です。
