鋼管杭回転圧入工法は、鋼管杭を回転圧入で支持層まで届かせる工法です。確実に支持層まで届かせる、高トルクが重要です。
ねじ込み杭施工時の更なるトルクアップに応じてＤＨＪ０８－ＳＰに６t・ｍ仕様機が登場！
国土交通省環境認定機種 排出ガス対策型エンジン搭載
近隣住宅地での施工にも配慮 国土交通省の定める低騒音型認定

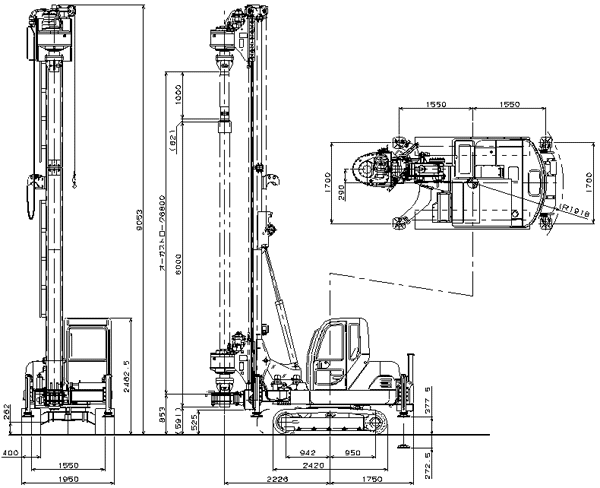

※標準リーダ時の外形図となります。
| 主要寸法 | 全巾（輸送時最大） | １,９５０ mm | ||
| クロ－ラ全巾 | １,９５０ mm | |||
| クロ－ラ中心距離 | １,５５０ mm | |||
| クロ－ラシュ－巾（鉄シュー） | ４００ mm | |||
| クロ－ラ全長 | ２,４２０ mm | |||
| タンブラ中心距離 | １,８９２ mm | |||
| 最低地上高さ（ゴムパッドは含まず） | ２６２ mm | |||
| 後端旋回半径（アウトリガジャッキ付） | １,９１８ mm | |||

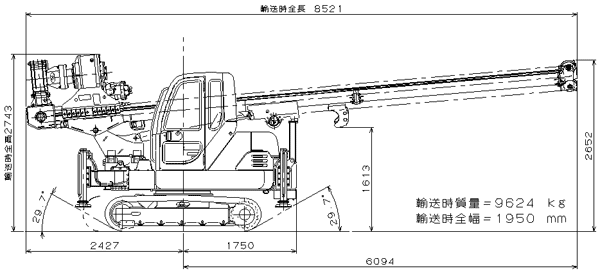

| 輸送時全長 | ８,５２１ mm | |||
| 輸送時全高（ゴムパッドは含まず） | ２,７４３ mm | |||
| フロント性能 | オーガ（ＳＬシステム） | 回転トルク | ２０.１～６０.１ kN･m （２,０４５～６,１２４ kgf･m） | |
| 回転数 | ※ ７．５～２２．４ min-1 ※（７．５～２２．４ r.p.m） | |||
| 押込／引抜力（チェーン張力） | ４５．５ kN（４.６ tf） | |||
| 昇降速度 | ０～１１.９ m/min | |||
| リーダ | リーダ長さ（２分割） | ４,６６８mm＋３,１５０mm | ||
| リ－ダ可動範囲（垂直姿勢を基準として） | 前 ３° 後 ８５° 左右 各３° | |||

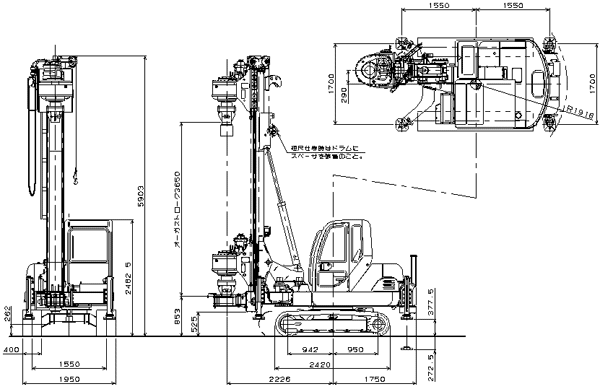

| オーガ昇降ストローク | （標準リーダ時） ６,８００mm （短尺リーダ時） ３,６５０mm | |||
| オ－ガガイド 全ストロ－ク□ | ５０mmの角材 | |||
| ウインチ | 最大吊上荷重 | ９.８ kN（１０００ kgf） | ||
| 巻上／巻下速度 | 約２０ m/min | |||
| ロープ巻取り量（ロープ径φ１０mm） | ２０ m | |||
| 最大作業半径 (注)短尺リーダ時はウインチのフリートアングルが大きくなるので、必ずウインチドラムにスペーサを取付け、乱巻を防止するようご注意願います。 |
２.１ m | |||
| 旋回速度 | 約３.６ min-1 （約３.６ r.p.m） | |||
| 走行速度 | ※２．４ ㎞/h | |||
| 登坂能力 | ４０ % | |||
| 質量、接地圧 | 機械総質量（キャップ、ヤットコロッド1m、ロアガイド、φ216.3×6mパイル含む） | １０,０６３ ㎏ | ||
| 輸送時質量 （ロアガイド含む） | ９,６２４ ㎏ | |||
| 接地面積（タンブラ間） | １５,１３６ cm2 | |||
| 接地圧（機械総質量時） | ６５.１ kPa （０.６６ ㎏f/cm2） | |||
| エンジン | 製造会社 | ヤンマーディーゼル（株） | ||
| エンジン名称 | ４ＴＮＶ９４Ｌ型 ﾃﾞｨｰｾﾞﾙｴﾝｼﾞﾝ | |||
| 型式 | ４サイクル立形水冷直列４気筒 | |||
| 要目 | 総排気量 | ３,０５３mL（３,０５３cc） | ||
| 定格出力 | ４０.８ kW/２,４００min-1 （５５．５PS/２,４００r.p.m） | |||
| 燃料消費率 | ２３８g/kWh（１７５g/PS･h） | |||
| 燃料タンク容量 | ７５ L | |||
| 注１．※印の数値は負荷により変化します。 | ||||
